Hocheffiziente automatische Laminiermaschine 1450

SMARTFLUTE

1450

Die SmartFlute 1450 ist die High-End-Version der DGM ETH-Laminiermaschine und bietet fortschrittliche Funktionen für überragende Leistung. Der servomotorische Antrieb der gesamten Maschine gewährleistet höchste Genauigkeit und Stabilität im Betrieb. Die Deckblätter synchronisieren sich perfekt mit dem Substrat und ermöglichen so eine präzise Positionierung sowohl seitlich als auch längs. Ob Wellpappe mit Karton, Karton mit Karton oder Karton mit Graupappe – diese hochmoderne Laminiermaschine bewältigt alle Arten von Laminieraufgaben mühelos, effizient und präzise.

HERUNTERLADEN

ÜBERBLICK
ZUSAMMENSETZUNG
SPEZIFIKATIONEN
PERIPHERIEGERÄTE

Auf einen Blick

SCHNELLE BEARBEITUNG
160 m/min
GROSSE AUSWAHL
Max. 1450 mm
MATERIALIEN
Karton, Wellpappe
FLEXIBEL & EINFACH ZU BEDIENEN
ZERTIFIZIERT

Produktdemo

SMARTFLUTE 1450

Zusammensetzung

1 Blattzufuhrabschnitt
2 Ausrichtungstransferabschnitt
3 Substratzufuhrabschnitt
4 Laminiereinheit
5 Förderer

1
Bogenanlegerbereich

- Streaming-Zuführungssystem mit einer maximalen Stapelhöhe von 2,0 m. - Wellenloser Servo-Papierausgang, der im Vergleich zum herkömmlichen Verbindungstyp eine einfachere Einstellung und höhere Stabilität bei längerer Lebensdauer und geringerem Verbrauch bietet. - Oberer Grenzmikroschalter und Aufzugsmotorbremse als doppelt sicheres Schutzsystem. - Berührungsloser Schalter zur Steuerung des häufigen Startens und Bremsens des Aufzugs, wodurch durch die Verwendung eines Kontaktschalters elektrische Ausfälle verhindert werden.
2
Ausrichtungsübertragungsabschnitt

- 2 Sätze Transferbänder, Druckrollen und ein Hebel für die Ausrichtungsübertragung. Das System ermöglicht die Wahl zwischen drückender oder ziehender Ausrichtung. - Servomotor-Steuerungssystem für den Substrateinzug zusammen mit einem Oberblattdetektor, um eine perfekte Synchronisierung zwischen Ober- und Unterblatt zu gewährleisten. - Mikroeinstellmechanismus ermöglicht Feineinstellungen während des Maschinenbetriebs und sorgt so für eine präzise Laminierung nach der Klebeeinheit.
3

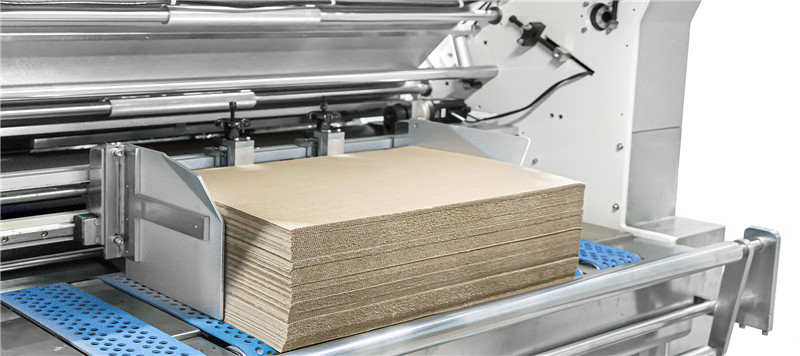

Substratzufuhrabschnitt

- Vakuum-Servomotor-Zuführsystem mit seitlicher Ausrichtungsführung für perfekte Zuführung. - Mechanisches Ausrichtungssystem zur Sicherstellung einer geraden Führung aller Substrate. - Staubentfernungsvorrichtung zur Vermeidung von Substratplattenstaus. - Intermittierendes Servomotor-Zuführsystem für erhöhte Sicherheit und Zuverlässigkeit. - Automatische Unterbrechung der Substratzufuhr und Alarmmeldung bei Entladung des obersten Bogens.
4
Laminiereinheit

- Größere Leimwalze zur Vermeidung von Leimverschüttungen. - Automatische Anpassung der Leimmenge und des Walzendrucks basierend auf der Eingangsdicke des Bogens. - Servomotorgetriebe für Vorder- und Seitenlagen, wodurch eine Laminiergenauigkeit von ±1 mm gewährleistet wird.
5
Förderband

- Fördersystem für gleichmäßigen und ausgeglichenen Druck, wodurch eine optimale Menge bei jeder Art von zu verarbeitendem Werkstück gewährleistet wird. - Beweglicher oberer Fördermechanismus mit unabhängiger motorisierter Steuerung.
